Ganchos y dobleces

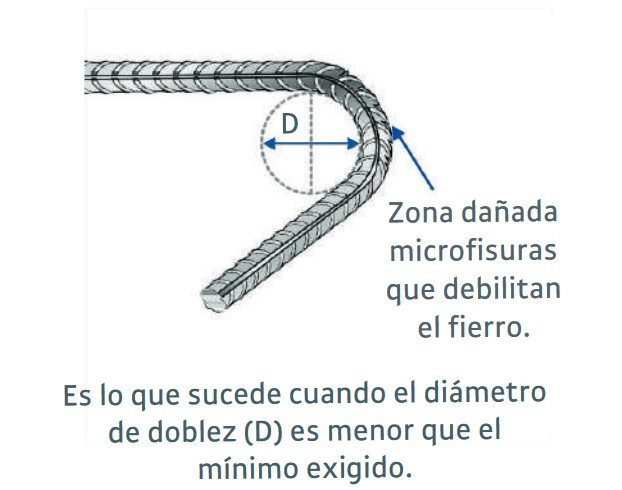

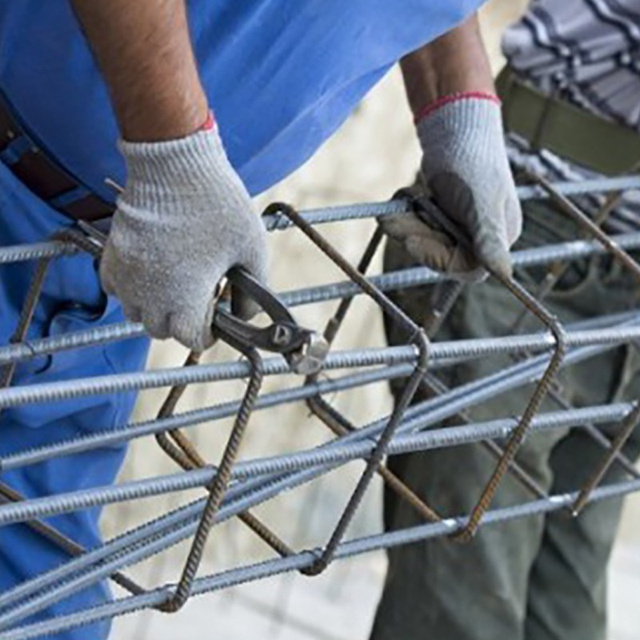

Las barras de acero se deben doblar por diferentes motivos, por ejemplo, para formar los estribos. Estos dobleces deben tener un diámetro adecuado para no dañar el acero. Por esta razón, las normas técnicas especifican diámetros de doblez (D) mínimos que varían según el diámetro de las barras.

Diámetro de doblado en esfuerzo longitudinal

Diámetro de doblado en esfuerzo longitudinal

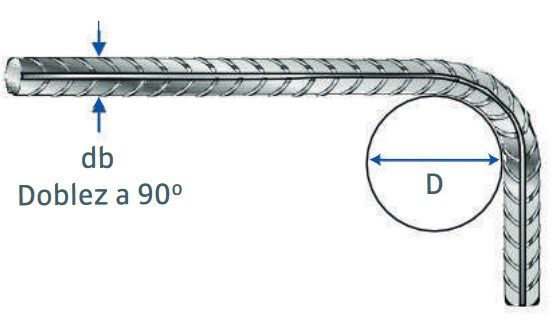

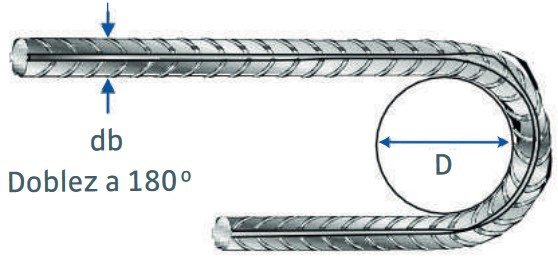

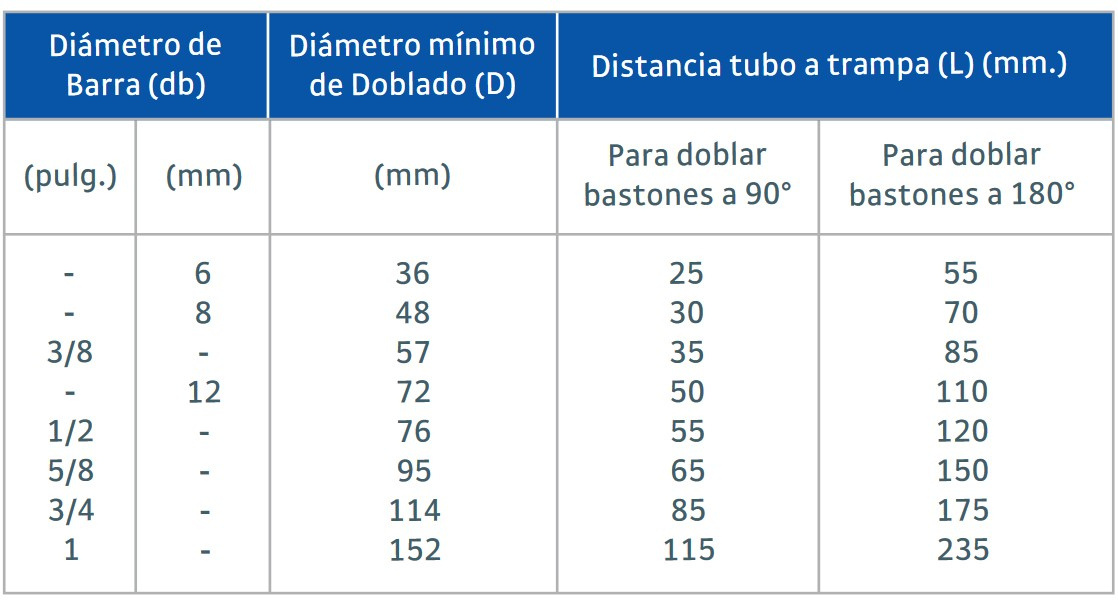

Diámetros de doblado en barras longitudinales:

Diámetros de doblado en barras longitudinales:

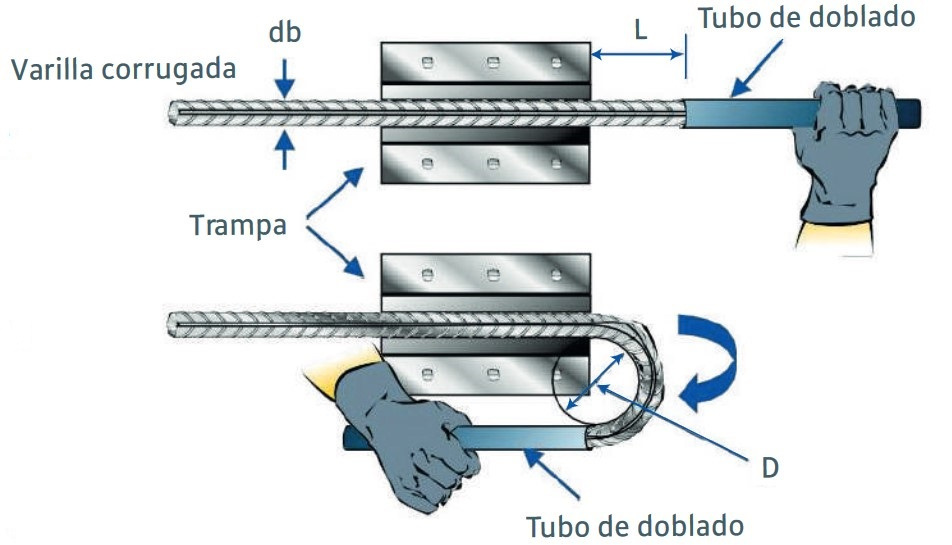

Para reproducir estos diámetros de doblez (tabla anterior) cuando se está habilitando el fierro, es necesario separar el tubo de doblado de la trampa, una cierta medida que está indicada en la cuarta y quinta columna de la tabla (ver figura A). Una vez que se ha dado la separación correspondiente, se procede a doblar la barra (ver figura B).

Diámetro de doblado en estribos:

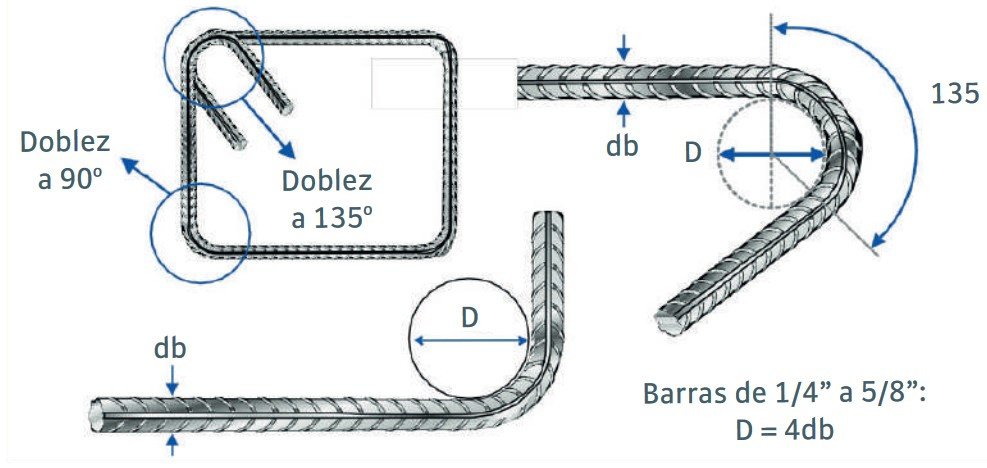

Cuando se doblan estribos tenemos dos casos: el doblez a 90° y el doblez a 135°. En la Tabla mostrada abajo se indican los diámetros mínimos de doblado y las distancias entre tubo y trampa (L) para cada ángulo. Para doblar estribos, el diámetro mínimo de doblado (D) es 4 veces el diámetro de la barra (db).

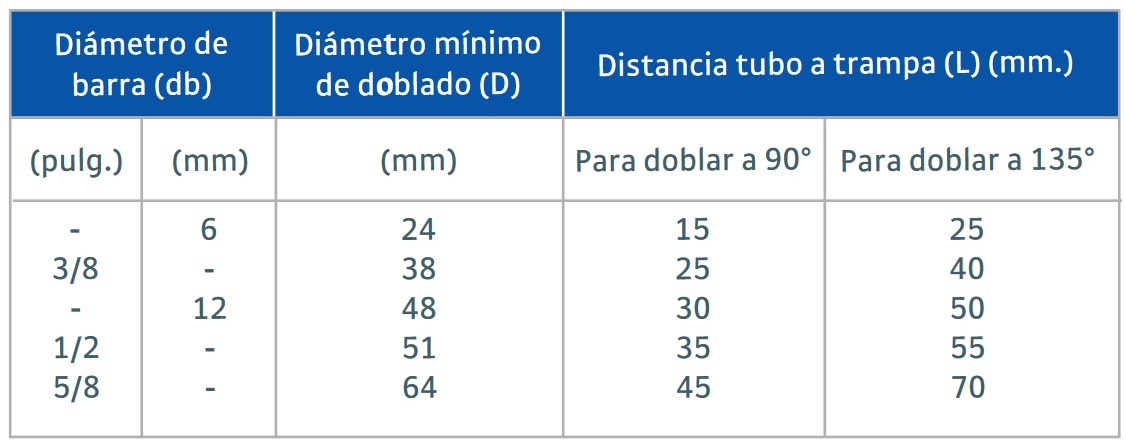

Diámetros mínimos de doblado en estribos:

Nota: Una vez doblado el hierro no debe enderezarse para corregir errores, debe sustituirse por una nueva barra.
